分束镜的作用及应用
分束镜是一种把入射光分离成反射光和透射光两部分的光学装置 ，是光学系统的一个重要元件。在科学研究、工业制造、通讯技术以及日常生活等多个方面都发挥着重要作用 ，比如：在光学仪器中 ，中性分束镜常用于需要将光束一分为二的场合 ，如干涉仪、光谱仪等；在投影系统中 ，二向色镜可以将光源分离成RGB三原色；在3D电影技术中 ，偏振分束镜被用来将两束具有不同偏振方向的光分别投射到观众的左右眼 ，从而创造出立体的视觉体验；摄影师利用偏振分束镜来控制通过镜头的光的偏振状态 ，通过减少反射光来提高图像成像的质量。
分束镜的原理及分类
分束镜的工作原理通常是通过多层薄膜的干涉效应来实现光的分配。这些薄膜一般由高折射率和低折射率材料交替堆叠而成 ，形成一种特殊的光学膜层 ，能够控制光的反射和透射特性。根据控制方式 ，分束镜可以分为3类：①控制光的反射和透射比例 ，常见的有50:50（各占一半）或其他不同的比例 ，这种反射部分和透射部分光谱成分相同的分束镜称为中性分束镜；②控制不同波长光的透反特性 ，即对一定波长的光几乎完全透过 ，而对另一些波长的光几乎完全反射 ，这种透射光和反射光拥有不同的光谱成分的分束镜称为二向色镜；③控制不同偏振态光的透反特性 ，即分离成p偏振光和s偏振光两束偏振光的分束镜称为偏振分束镜。
分束镜分光和合色的作用

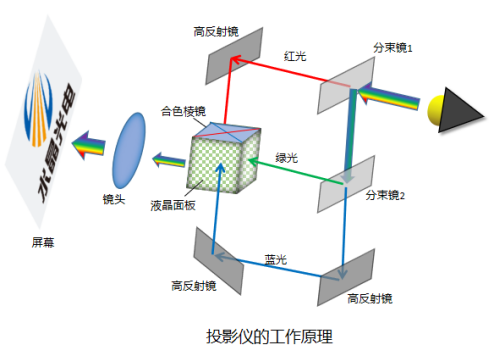

分束镜具有分光的作用 ，根据光路可逆原理 ，分束镜自然也具有合色的作用 ，下面详细介绍LCD投影仪里的光线在分束镜作用下分分合合的过程 ，也正因为这种作用让pg官方首页世界更加精彩。
A. 分光过程

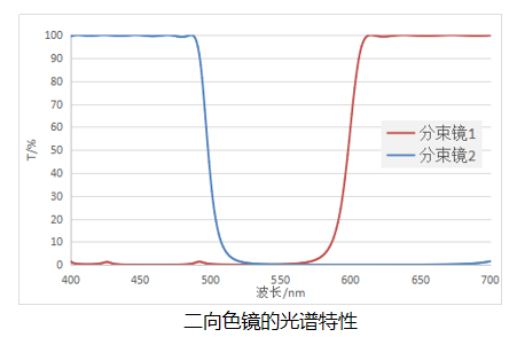

投影仪光源的前部有两种分束镜 ，分束镜1是一种透红光反蓝绿光的二向色镜 ，分束镜2是一种透蓝光反绿光的另一种二向色镜 ，光源发出的光依次经过分束镜1和分束镜2后 ，就会分离成红、绿、蓝三束光。
B. 合色过程
光线合色过程发生在合色棱镜中 ，其两个对角面上有两种分束镜 ，它们的光谱特点与分光过程中使用的二向色镜恰好相反 ，示意图中分束镜3（红色面）是一种反红光透蓝绿光的二向色镜 ，而分束镜4（蓝色面）是一种反蓝光透红绿光的另一种二向色镜。
红、绿、蓝三束光经高反射镜调整方向后 ，会从三个方向分别射向合色棱镜 ，红光会经过分束镜3反射和分束镜4透射的叠加 ，绿光会经过分束镜3和分束镜4两种透射的叠加 ，蓝光会经过分束镜4反射和分束镜3透射的叠加 ，合并后最终形成特定的色彩。
色彩的颜色和亮度则由合色棱镜前方的液晶面板所控制 ，这些面板都包含数以万计的液态晶体 ，每个单独的液态晶体就代表一个单独的像素。通过电压对每个液态晶体光线透过率的调控 ，就能控制合色后每个像素通道的颜色和亮度 ，经镜头投射后 ，最终在屏幕上形成清晰可见的图像。
结束语
pg官方首页光电是全球知名的一站式光学解决方案专家 ，坚信自己的使命——创新让光学更强大 ，光学让世界更美好。近些年致力于开发尺寸仅数毫米大小的合色棱镜 ，适用于小型化、轻便化的微显示设备 ，如AR/VR类产品。如果您有这方面的需要 ，请联系pg官方首页。
分束镜的作用及应用
分束镜是一种把入射光分离成反射光和透射光两部分的光学装置 ，是光学系统的一个重要元件。在科学研究、工业制造、通讯技术以及日常生活等多个方面都发挥着重要作用 ，比如：在光学仪器中 ，中性分束镜常用于需要将光束一分为二的场合 ，如干涉仪、光谱仪等；在投影系统中 ，二向色镜可以将光源分离成RGB三原色；在3D电影技术中 ，偏振分束镜被用来将两束具有不同偏振方向的光分别投射到观众的左右眼 ，从而创造出立体的视觉体验；摄影师利用偏振分束镜来控制通过镜头的光的偏振状态 ，通过减少反射光来提高图像成像的质量。
分束镜的原理及分类
分束镜的工作原理通常是通过多层薄膜的干涉效应来实现光的分配。这些薄膜一般由高折射率和低折射率材料交替堆叠而成 ，形成一种特殊的光学膜层 ，能够控制光的反射和透射特性。根据控制方式 ，分束镜可以分为3类：①控制光的反射和透射比例 ，常见的有50:50（各占一半）或其他不同的比例 ，这种反射部分和透射部分光谱成分相同的分束镜称为中性分束镜；②控制不同波长光的透反特性 ，即对一定波长的光几乎完全透过 ，而对另一些波长的光几乎完全反射 ，这种透射光和反射光拥有不同的光谱成分的分束镜称为二向色镜；③控制不同偏振态光的透反特性 ，即分离成p偏振光和s偏振光两束偏振光的分束镜称为偏振分束镜。
分束镜分光和合色的作用
分束镜具有分光的作用 ，根据光路可逆原理 ，分束镜自然也具有合色的作用 ，下面详细介绍LCD投影仪里的光线在分束镜作用下分分合合的过程 ，也正因为这种作用让pg官方首页世界更加精彩。
A. 分光过程
投影仪光源的前部有两种分束镜 ，分束镜1是一种透红光反蓝绿光的二向色镜 ，分束镜2是一种透蓝光反绿光的另一种二向色镜 ，光源发出的光依次经过分束镜1和分束镜2后 ，就会分离成红、绿、蓝三束光。
B. 合色过程
光线合色过程发生在合色棱镜中 ，其两个对角面上有两种分束镜 ，它们的光谱特点与分光过程中使用的二向色镜恰好相反 ，示意图中分束镜3（红色面）是一种反红光透蓝绿光的二向色镜 ，而分束镜4（蓝色面）是一种反蓝光透红绿光的另一种二向色镜。
红、绿、蓝三束光经高反射镜调整方向后 ，会从三个方向分别射向合色棱镜 ，红光会经过分束镜3反射和分束镜4透射的叠加 ，绿光会经过分束镜3和分束镜4两种透射的叠加 ，蓝光会经过分束镜4反射和分束镜3透射的叠加 ，合并后最终形成特定的色彩。
色彩的颜色和亮度则由合色棱镜前方的液晶面板所控制 ，这些面板都包含数以万计的液态晶体 ，每个单独的液态晶体就代表一个单独的像素。通过电压对每个液态晶体光线透过率的调控 ，就能控制合色后每个像素通道的颜色和亮度 ，经镜头投射后 ，最终在屏幕上形成清晰可见的图像。
结束语
pg官方首页光电是全球知名的一站式光学解决方案专家 ，坚信自己的使命——创新让光学更强大 ，光学让世界更美好。近些年致力于开发尺寸仅数毫米大小的合色棱镜 ，适用于小型化、轻便化的微显示设备 ，如AR/VR类产品。如果您有这方面的需要 ，请联系pg官方首页。
